Red LED 7 segment displeje

Red LED 7 - segment displeje je klasický digitální displej komponenty, který se široce používá v různých elektronických zařízeních a systémech. Skládá se ze sedmi diodových segmentů emitujících červené světlo označené A, B, C, D, E, F a G. Prostřednictvím konkrétních kombinací může zobrazovat čísla od 0 do 9 a některých písmen a symbolů. Mnoho takových displejů má také desetinné místo (DP) jako osmý segment, který lze použít k zobrazení desetinných bodů nebo nastavení dalších zobrazovacích prvků.

Displej má vysoký jas, nízkou spotřebu energie a dlouhou životnost. Výkon LED poskytuje dobrý vizuální jas, který umožňuje displeji zobrazovat grafiku v různých prostředích. V aplikačních scénářích, které vyžadují dlouhý - termín nebo omezenou energii, jsou klíčové charakteristiky jeho nízké spotřeby energie.

Z technického hlediska ji lze rozdělit na dva typy: katoda a běžná anoda. Na společném displeji katody jsou katodové pixely všech LED a anody LED kontrolovány samostatně. Tato metoda má relativně jednoduchý návrh obvodu a je vhodná pro aplikaci. Výhodou je, že displej dokončuje všechny anody všech LED, jak je znázorněno na obrázku, a je ovládáno samostatně. Tato metoda je v některých složitých aplikacích flexibilnější, ale návrh obvodu je relativně složitý. Ačkoli tyto dva mají rozdíly v metodách jízdy a návrhu obvodu, dosahují stejného efektu zobrazení.

Obvykle pro ovládání jeho zobrazovacího obsahu musíte použít mikrokontrolér nebo vyhrazený obvod ovladače. Mikrokontrolér odešle vysokou úroveň - nebo nízký - signál na zobrazení, aby ovládal LED a vypnuto a požadovaná čísla nebo znaky jsou kombinovány uprostřed. Obvod řidiče je zodpovědný za převod výstupního signálu mikrokontroléru na proud a napětí vhodné pro řízení LED.

Má velmi širokou škálu aplikací, jako jsou elektronické hodiny, kalkulačky, dashboardy, domácí spotřebiče a různé zabudované systémy. Například v řídicích panelech automobilů se často používá k zobrazení rychlosti vozidla a hladiny paliva; V kuchyňských časovačích se používá k zobrazení zbývajícího času. V těchto aplikacích se stala první volbou pro digitální displej kvůli jeho jednoduchosti, spolehlivosti a snadné implementaci.

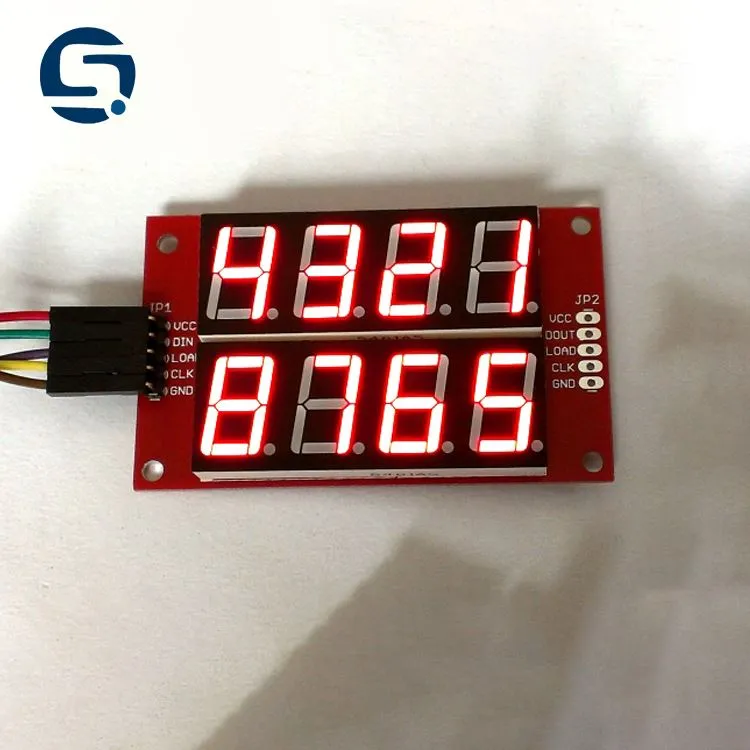

Ve srovnání s LCD displejem je displeje segmentu Red LED 7 jasnější, atraktivnější a nabízí dlouhé sledovací vzdálenosti a širší sledování úhlů. Hlavní nevýhodou použití sedmi segmentových LED je, že jsou náročné na zdroje. Multiplexování časového divize je nejběžnější technikou pro připojení 7 segmentových LED k mikrokontroléru. Pomocí této techniky displej LED 8 digit 7 s desetinnou čárkou vyžaduje 16 I/O kolíků mikrokontroléru, což je docela hodně. Jejich použití s ​​nízkými mikrokontroléry s nízkým počtem kolíků, jako je řada PIC12F, proto není opravdu proveditelné. Spi7Segdisp8.56 je nejnovější verze našeho LED displeje segmentu LED segmentu Max7219, který vám umožňuje přidat do projektu 8 číslic 7 segmentového LED displeje pomocí pouze 3 I/O kolíků a poskytuje plnou kontrolu nad všemi číslicovými segmenty, včetně desetinného bodu. Můžete dokonce kaskádovat dva nebo více těchto modulů dohromady, aniž byste obětovali jakékoli další I/O kolíky.
